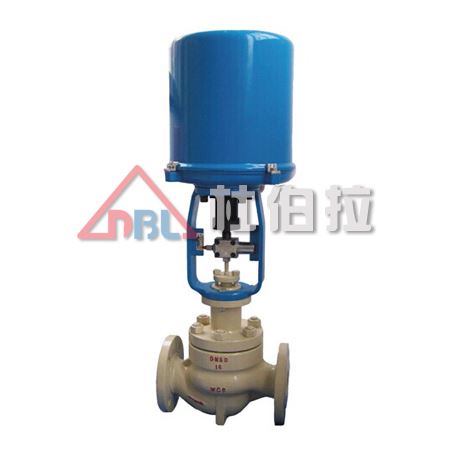

電動單座調節閥概述

ZDLP、ZDLM、ZAZP、ZAZM型電動單座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa；使用溫度范圍由40℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種。前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。

電動單座調節閥特點

·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好。套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。

電動單座調節閥主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
墊片：橡膠石棉板、10^#、1Cr18Ni9Ti、石棉纏繞墊片
推桿、襯套：2Cr13
波紋管：1Cr18Ni9Ti

電動單座調節閥主要技術參數

公稱通徑DN(mm) (閥芯直徑dN)		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L(mm)		16					25			40			60
公稱壓力P(MPa)		1.0、1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封：Ⅳ級軟密封：Ⅵ級
	套筒	硬密封：Ⅱ級軟密封：Ⅳ級
工作溫度t(℃)		-20～200、-40～250、-40～450、-60～450
信號范圍(mA.DC)		0～10、4～20
作用方式		電關式、電開式
使用環境溫(℃)		電動調節閥：-20～70℃、伺服放大器：0～50℃
使用環境濕度		電動調節閥：≤95％、伺服放大器：≤85％
電源電壓		220V、50Hz、380V、50Hz

* 本產品性能指標貫徹GB/T4213-92。

電動單座調節閥配套用電動執行機構有關技術參數

公稱通徑DN(mm）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型號	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推力 (N)	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程時間(S)	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率 (W)	普通型	28					35
	電子型	6		15			25			40

* 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

電動單座調節閥允許壓差

電動單座調節閥允許壓差表 (單位：MPa)

公稱通徑(mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公稱通徑(mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.71	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

電動套筒調節閥允許壓差表(單位：MPa)

公稱通徑 (mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.28	4.59
16000									6.40	6.40	6.40

* 允許壓差值若大于公稱壓力，則取公稱壓力值。

電動單座調節閥主要性能指標

序號	項目	單座閥	套筒閥
1	基本誤差(％)	±2.5
2	回差(％)	2.0
3	死區(％)	3.0
4	額定行程偏差(％)	+2.5
5	額定流量系數偏差(％)	+10
6	固有流量特性	符合IEC534-1、GB/T4213-92中規定的斜率偏差

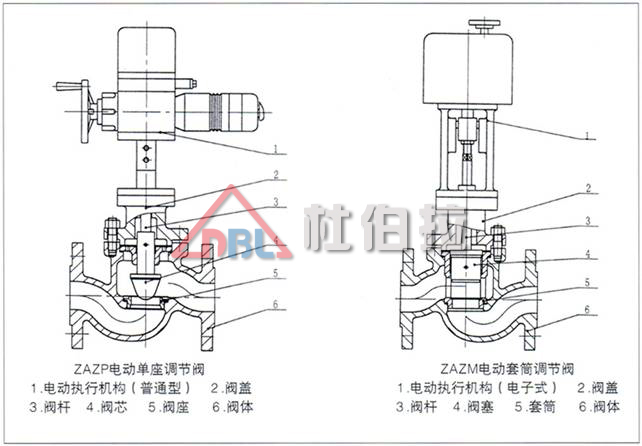

電動單座調節閥基本結構

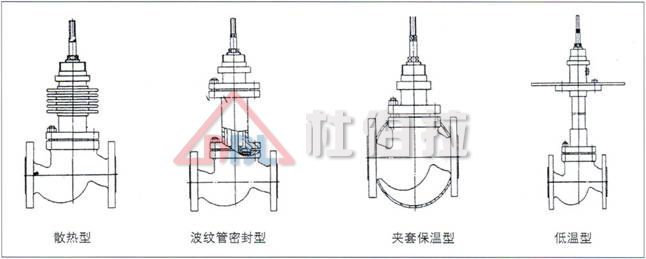

電動單座調節閥閥體及上閥蓋型式

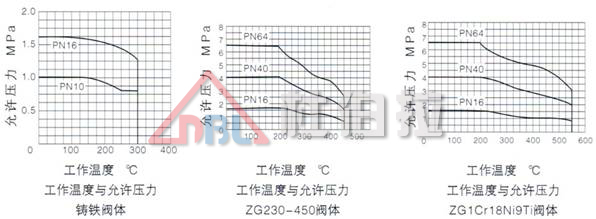

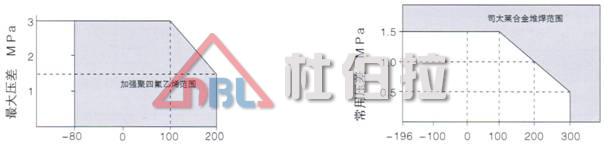

電動單座調節閥閥體及閥芯材料選擇

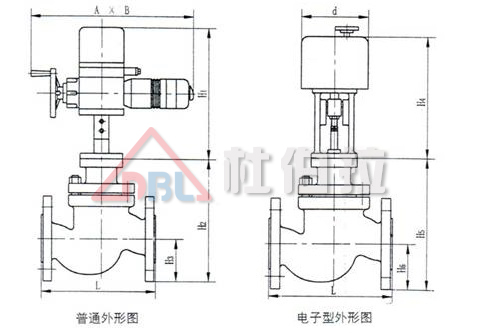

電動單座調節閥外形尺寸及重量

普通型（單位：mm）

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H₁		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H₂		175	180	215	218	230	280	285	315	400	460	540
H₃		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量(kg)	PN16 PN40	50	52	54	56	58	75	87	95	132	135	155
重量(kg)	PN64	53	56	58	65	68	84	110	129	177	180	210

電子型（單位：mm）

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
d		φ155		φ162			φ170
H₄		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H₅		175	180	215	218	230	280	285	315	400	460	540
H₆		53	58	70	75	82	92	100	110	125	142	170
重量 (kg)	PN16 PN40	10	12	15	17	18	34	87	54	76	79	100
重量 (kg)	PN64	13	16	19	26	27	43	110	85	120	125	150


電動單座調節閥連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84
                      鑄鋼法蘭按GB9113-88
·法蘭密封面型式：PN10、PN16為凸面；
                                    PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
    如：ANSI、JIS、JPI等標準。

電動單座調節閥訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

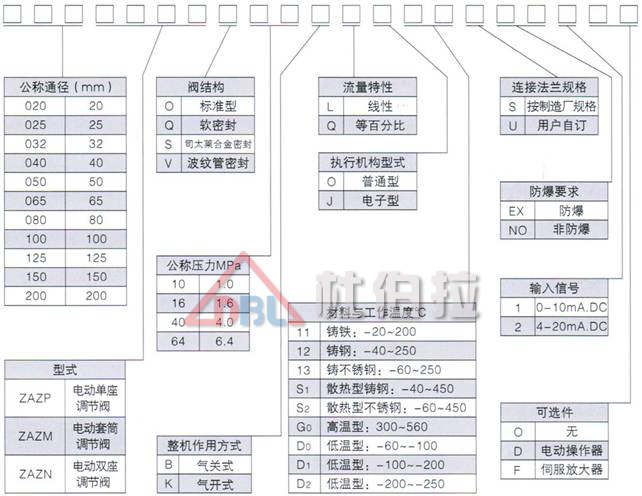

■ 型號
